Суставные модули

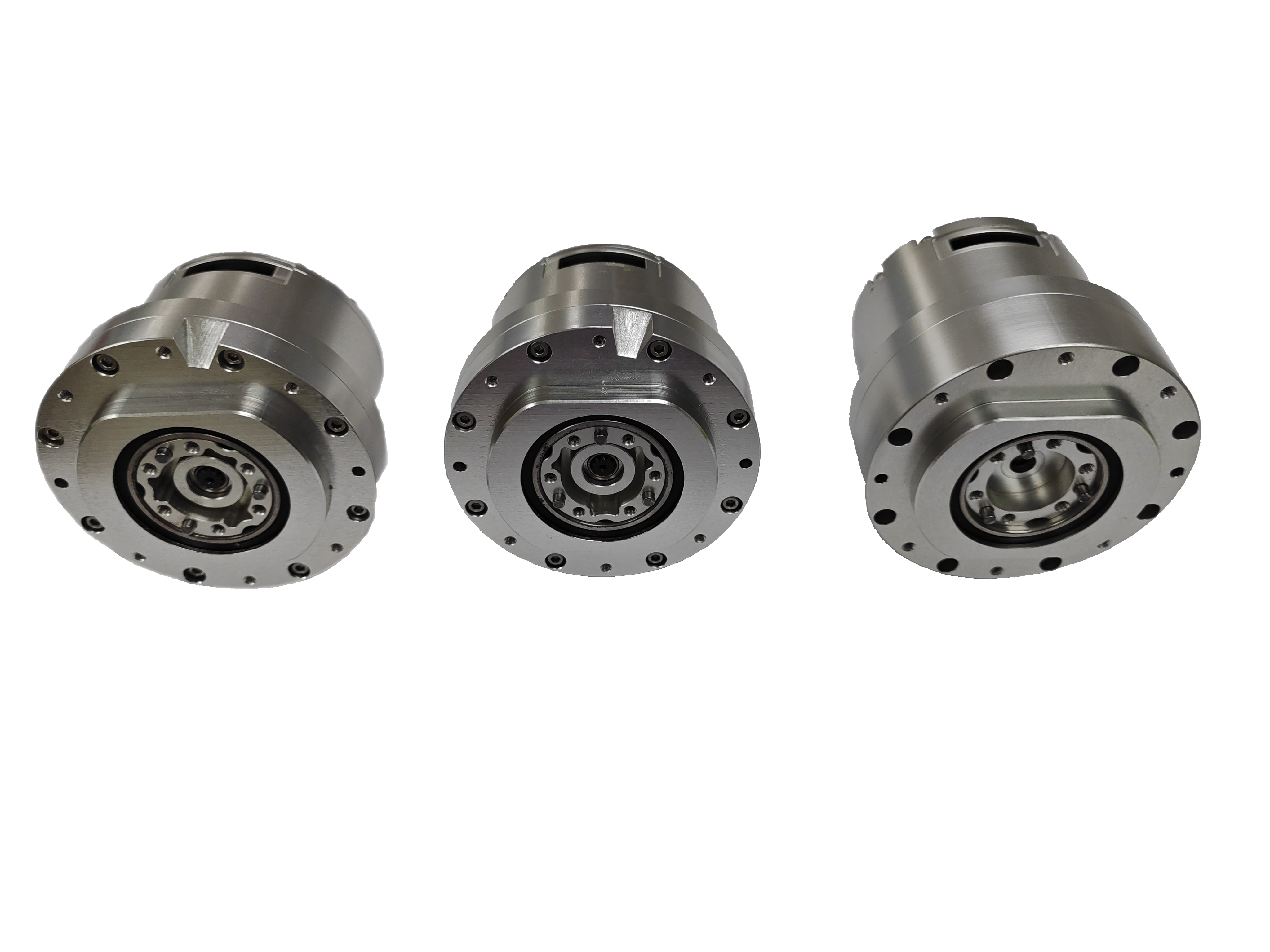

Wolong WAN universal joint modules

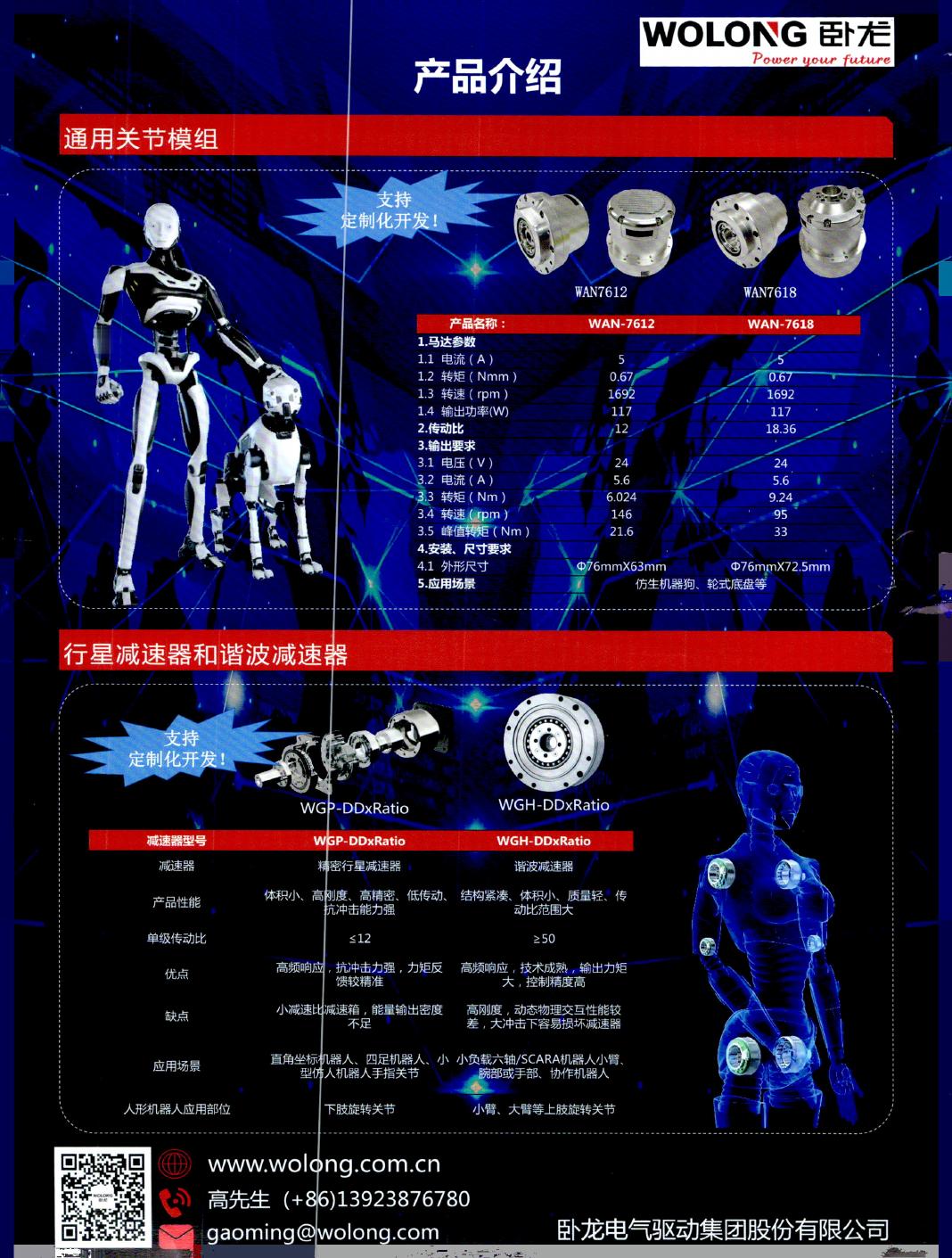

Wolong Electric Drive Group Co., Ltd. →WAN — универсальные суставные модули Wolong для бионических робопсов, колесных шасси и других компактных роботизированных систем. В брошюре представлены варианты WAN-7612 и WAN-7618 на 24 В.
Ключевые фишки
- ✓ Две модели: WAN-7612 и WAN-7618 с передаточным числом 12 и 18,36.
- ✓ Выходной момент 6,024 / 9,24 Н·м; пиковый момент 21,6 / 33 Н·м.
- ✓ Выходная скорость 146 / 95 об/мин.
- ✓ Габариты около φ76×63 мм и φ76×72,5 мм.
Характеристики
Категория Суставные модули
Models WAN-7612; WAN-7618
Motor Current A 5
Motor Speed Rpm 1692
Output Power W 117
Gear Ratio 12–18.36
Output Voltage V 24
Output Current A 5.6
Output Torque Nm 6.024–9.24
Output Speed Rpm 146–95
Peak Torque Nm 21.6–33
Dimensions Mm phi76 x 63; phi76 x 72.5
Custom Development да
