JOY MOTION JM/JMF frameless torque motor family

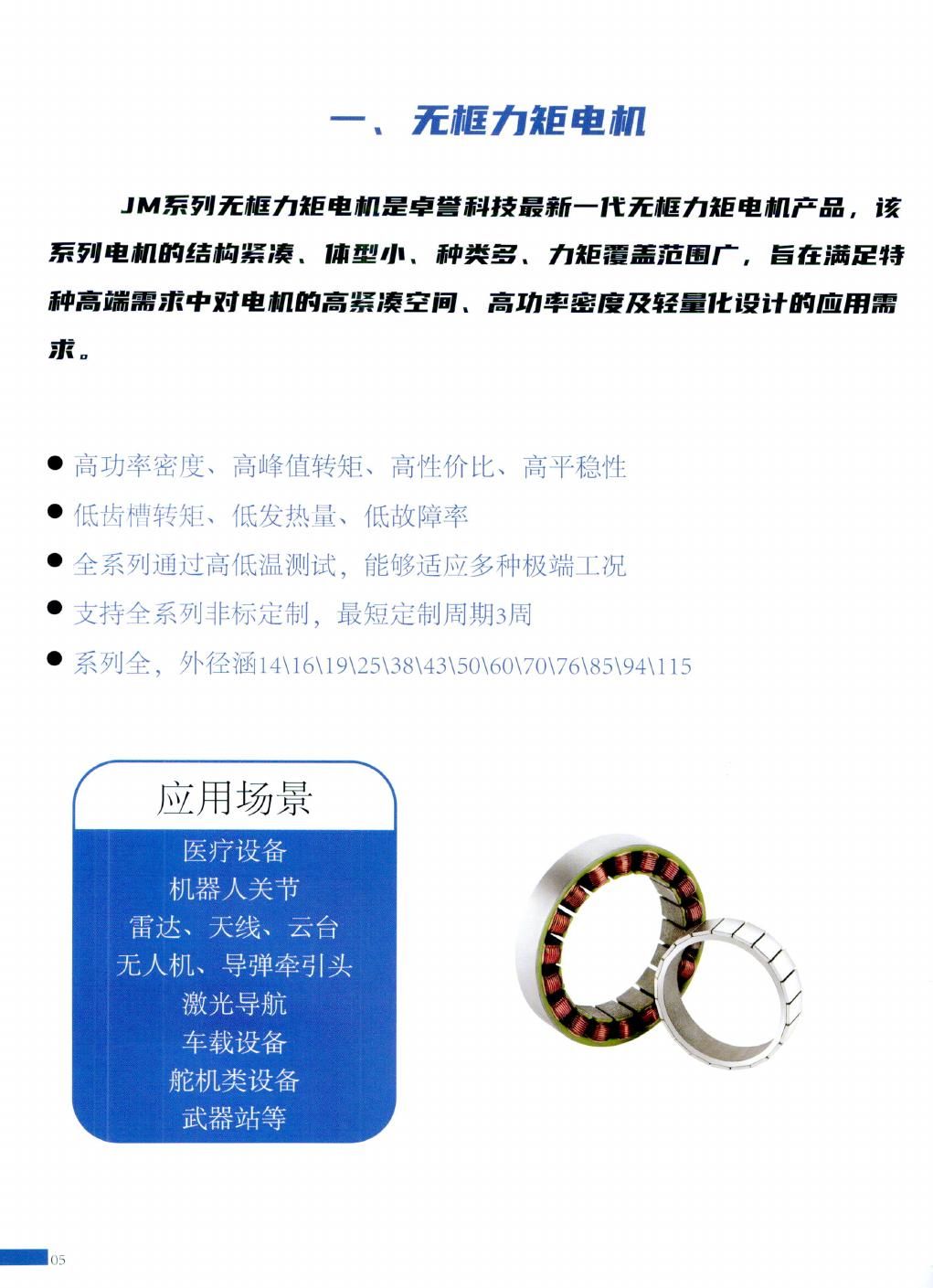

JOY MOTION / Suzhou Joy Motion Electrical Technology Co., Ltd. →Семейство безрамных моментных двигателей JM/JMF для компактных роботизированных суставов, медицинских устройств, подвесов, лазерной навигации, БПЛА и специальных приводов. Линейка охватывает миниатюрные типоразмеры и более крупные высокомоментные моторы.
Ключевые фишки
- ✓ Заявлены наружные диаметры 14, 16, 19, 25, 38, 43, 50, 60, 70, 76, 85, 94 и 115 мм.
- ✓ Акценты: высокая плотность мощности, высокий пиковый момент, низкий cogging torque, низкий нагрев и стабильность.
- ✓ Нестандартная кастомизация, заявленный минимальный цикл кастомной разработки — 3 недели.
- ✓ Для крупных типоразмеров в примерах указаны пиковые моменты до 14,9 Н·м и пиковая мощность до 4 кВт.
Характеристики
Категория Приводы и двигатели
Год 2025
Series JM; JMF2; JMF3
Frame Outer Diameters Mm 14; 16; 19; 25; 38; 43; 50; 60; 70; 76; 85; 94; 115

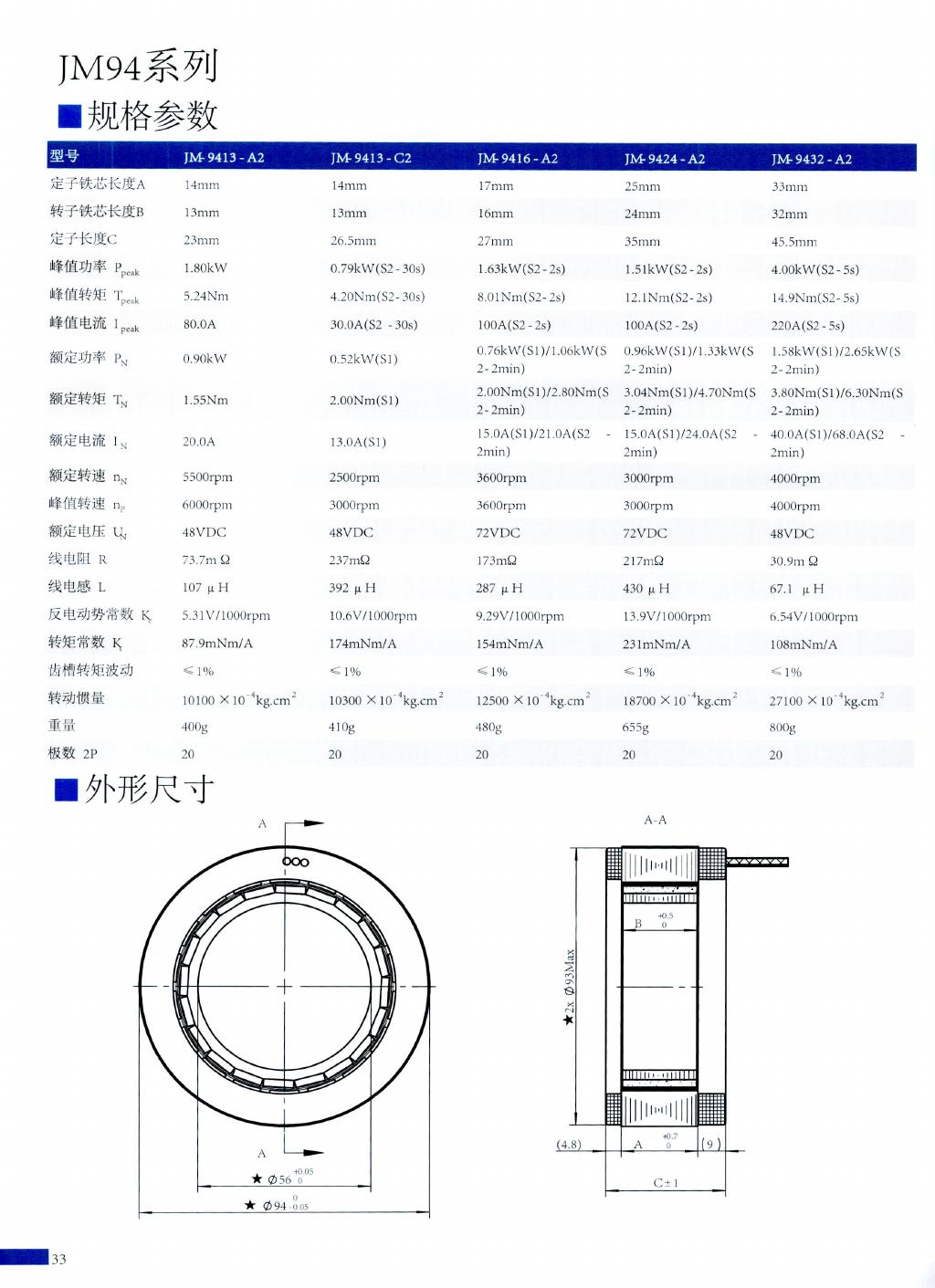

Example Models JM14: Rated Voltage Vdc: 12; Peak Torque MNm: 9.15-9.50; Rated Torque MNm: 3.40-3.65; Weight G: 4; Rated Speed Rpm: 1600-4000; JM25: Rated Voltage Vdc: 24; Peak Torque MNm: 46.7-192; Rated Torque MNm: 19.4-105; Rated Power W: 45-66; Rated Speed Rpm: 6000-22000; JM76: Rated Voltage Vdc: 48; Peak Torque Nm: 1.81-3.30; Rated Torque Nm: 0.58-1.09; Peak Power Kw: 0.25-1.13; Rated Power W: 140-640; Rated Speed Rpm: 1200-8000; JM94: Rated Voltage Vdc: 48/72; Peak Torque Nm: 4.20-14.9; Rated Torque Nm: 1.55-6.30; Peak Power Kw: 0.79-4.00; Rated Power Kw: 0.52-2.63; Rated Speed Rpm: 2500-5500
Applications medical devices; robot joints; radar/antenna gimbals; UAVs; laser navigation; vehicle and ship equipment
Источники
- JOY_MOTION_无框力矩电机关节模组一体化执行器对拖测试台_可搜索.pdf:8-10,11,14,17,30,36
- {"kind":"official-photo","imageUrl":"http://joy-motion.com/uploadfiles/2024/11/20241107135557715.png","pageUrl":"http://joy-motion.com/Products/info.aspx?itemid=458"}
