JOY MOTION dual-motor drag test bench

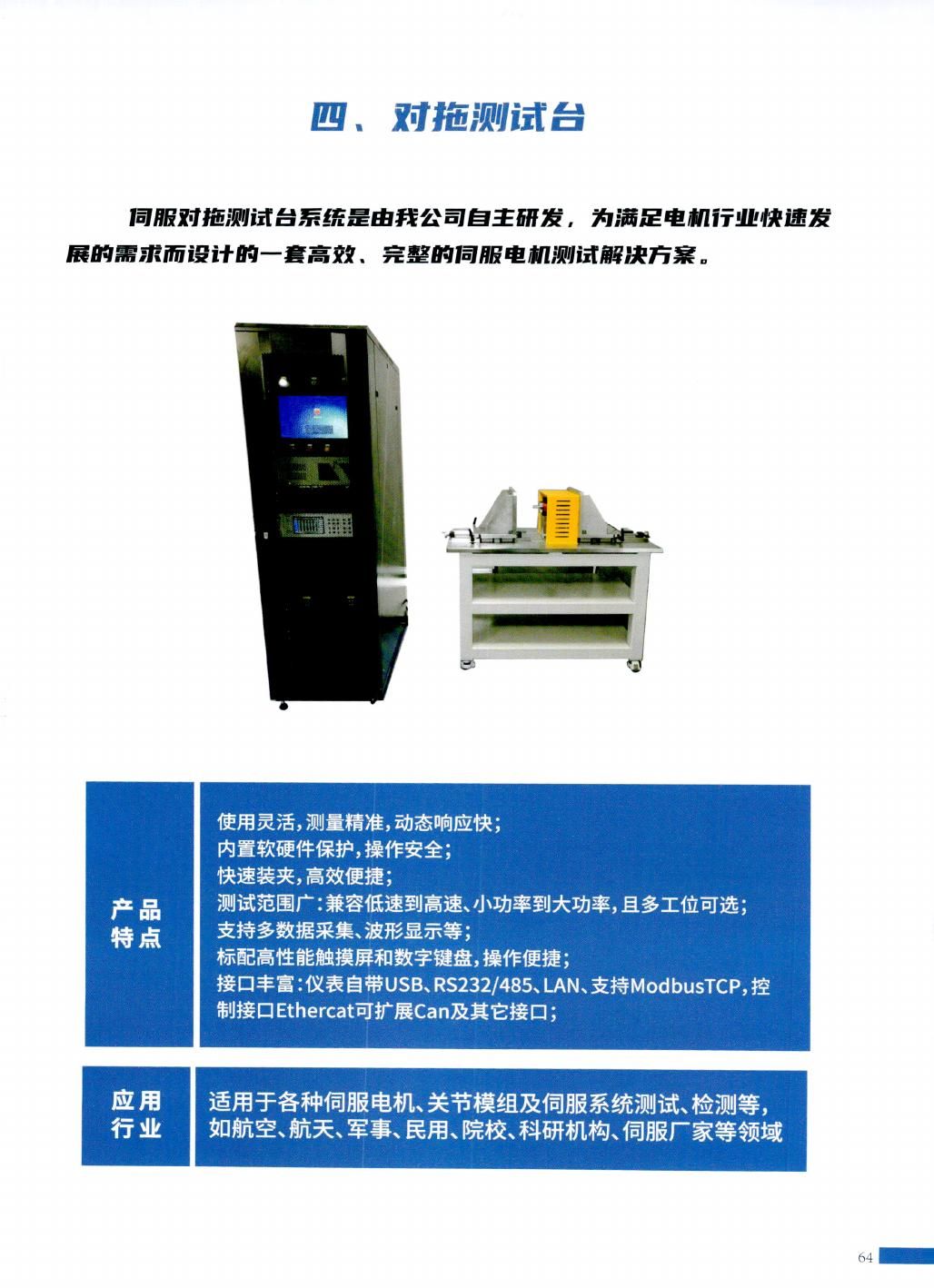

JOY MOTION / Suzhou Joy Motion Electrical Technology Co., Ltd. →Стенд для встречных испытаний сервомоторов, суставных модулей и сервосистем. Система объединяет привод, нагрузочный мотор, датчики момента/скорости/угла, анализатор мощности, промышленный ПК, оснастку и тестовое ПО.
Ключевые фишки
- ✓ Поддерживаются автоматические и ручные режимы испытаний, сбор данных, отображение кривых и сохранение результатов.
- ✓ Интерфейсы: USB, RS232/485, LAN, ModbusTCP; управляющий интерфейс EtherCAT с расширением до CAN и других протоколов.
- ✓ Заявлена совместимость с GB/T39633-2020, GB/T43200-2023, IEEE 112-2004 и GB/T1032-2012.
- ✓ Четыре станции покрывают номинальный момент от 1 до 1000 Н·м.
Характеристики
Категория Измерительное оборудование
Год 2025
System Includes servo drive; servo motor; brake resistor unit; controller; torque-speed sensor; power analyzer; industrial PC; fixtures; test software

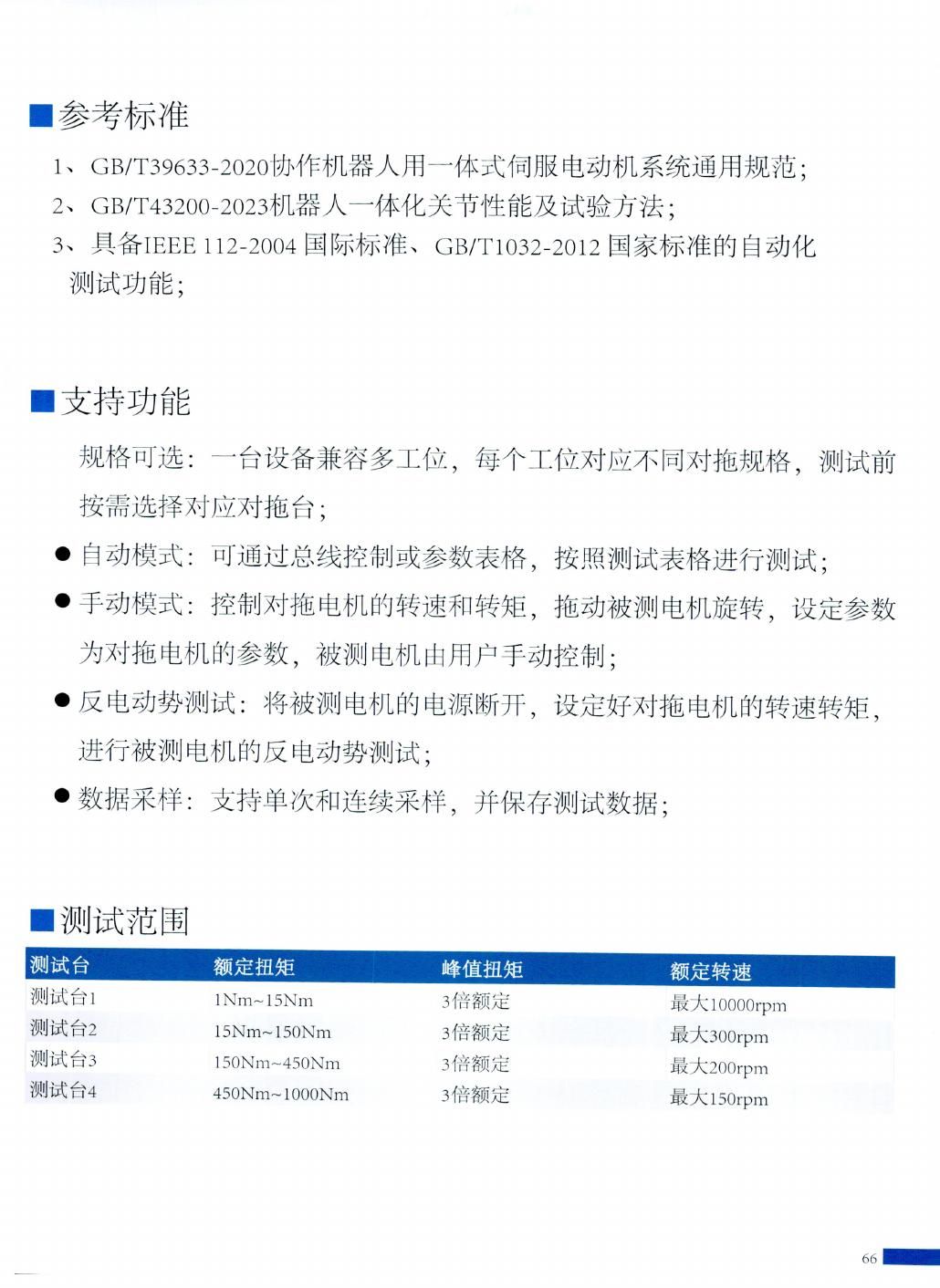

Station Ranges Station: 1; Rated Torque Nm: 1-15; Peak Torque: 3x rated; Max Rated Speed Rpm: 10000; Station: 2; Rated Torque Nm: 15-150; Peak Torque: 3x rated; Max Rated Speed Rpm: 3000; Station: 3; Rated Torque Nm: 150-450; Peak Torque: 3x rated; Max Rated Speed Rpm: 2000; Station: 4; Rated Torque Nm: 450-1000; Peak Torque: 3x rated; Max Rated Speed Rpm: 150
Test Items no-load; torque-speed; torque-current; peak torque; locked-rotor; temperature rise; back EMF; positioning accuracy and repeatability; torque control accuracy; step response; bandwidth; speed and torque fluctuation
