Подшипники и механика
CCTY spherical plain bearing units and bushings
CCTY →Сферические шарнирные узлы, тяговые наконечники, соединительные звенья и втулки CCTY для роботных тяг, линейных актуаторов, кистей и шарнирных соединений.
Ключевые фишки
- ✓ В длинном каталоге шарнирные узлы описаны как настраиваемые решения для грузоподъёмности, угла качания, момента трения, зазора и смазки.
- ✓ В кратком профиле указаны rod ends and linkages with spherical plain bearings.
- ✓ Для spherical plain bearing unit визуально указаны зазор до 0.2 мкм по запросу, момент трения до 0.025 Нм по запросу и угловая несоосность до +/-35 градусов.
- ✓ Для втулок указаны самосмазывающиеся материалы, статическая/динамическая нагрузочная способность и диапазон температур.
Характеристики
Категория Подшипники и механика

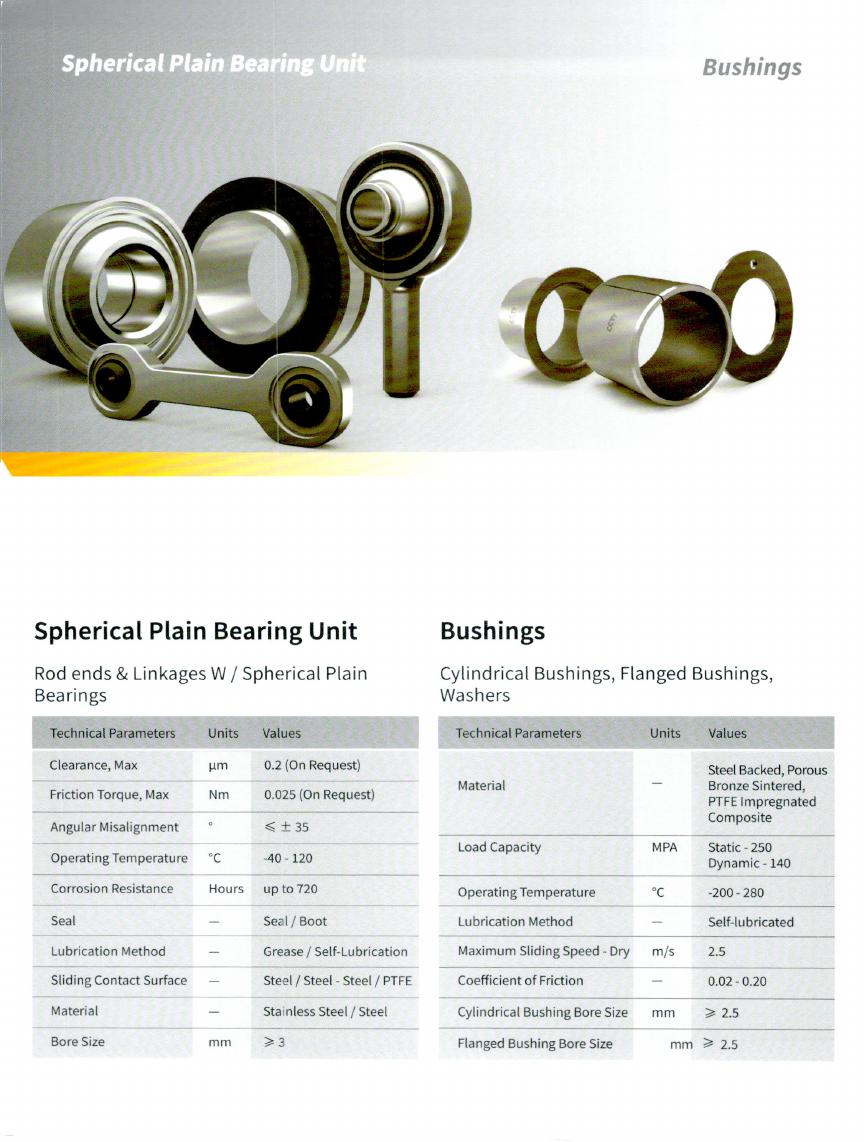

Spherical Plain Bearing Unit Clearance Max Um: 0.2 on request; Friction Torque Max Nm: 0.025 on request; Angular Misalignment Deg: <= +/-35; Operating Temperature C: -40 to 120; Corrosion Resistance Hours: up to 720; Seal: seal / boot; Lubrication: grease / self-lubrication; Sliding Contact Surface: steel / steel or steel / PTFE; Material: stainless steel / steel; Bore Size Mm: >= 3
Bushings Forms: cylindrical bushings; flanged bushings; washers; Material: steel backed, porous bronze sintered, PTFE impregnated composite; Load Capacity MPa: static 250, dynamic 140; Operating Temperature C: -200 to 280; Lubrication: self-lubricated; Maximum Sliding Speed Dry Mps: 2.5; Coefficient Of Friction: 0.02 - 0.20; Bore Size Mm: >= 2.5
Selection Inputs Seen installation position and size; life and dynamic load; lubrication/friction material; clearance and torque
Representative Only да
Источники
- CCTY公司简介-球面轴承与衬套技术参数_可搜索.pdf:3
- CCTV-机器人轴承及单元宣传册_可搜索.pdf:82
- CCTV-机器人轴承及单元宣传册_可搜索.pdf:83
- {"kind":"official-photo","imageUrl":"https://cctygroup.com/wp-content/uploads/2019/10/GE-CBK-Cropped.png","pageUrl":"https://cctygroup.com/bearings-and-bushings-for-shock-absorbers-and-struts/"}
